Cromatografía de permeación en gel: principio, partes, usos, pasos

Quizás no te des cuenta, pero los vasos de plástico, los neumáticos de caucho, las fibras de la ropa e incluso las proteínas medicinales que son omnipresentes en nuestra vida diaria están compuestos esencialmente de innumerables "cadenas" de polímeros de diferentes tamaños. El tamaño y la distribución de estas moléculas determinan directamente las propiedades centrales del material, como la dureza, la elasticidad y la vida útil. Para medir con precisión los tamaños de estas moléculas invisibles, necesitamos una técnica analítica extraordinaria llamada cromatografía de permeación en gel, o GPC para abreviar. También se le conoce como "equilibrio molecular" del campo polimérico. Echemos un vistazo más de cerca a cómo funciona la cromatografía de permeación en gel, sus componentes y cómo se utiliza.

La historia de la cromatografía de permeación en gel

El desarrollo de GPC está indisolublemente ligado al crecimiento de la industria de los polímeros. En la década de 1950, los científicos ya habían reconocido la influencia del tamaño molecular en las propiedades de los materiales poliméricos, pero carecían de métodos de medición rápidos y eficientes. En 1959, Porath y Flodin utilizaron por primera vez un gel de glucosa reticulado para separar macromoléculas en soluciones acuosas, lo que marcó el comienzo de la cromatografía en gel; En 1964, JC Moore de Dow Chemical en Estados Unidos utilizó gel de poliestireno altamente reticulado como material de relleno de columna, combinado con un detector de índice de refracción altamente sensible, para inventar formalmente la cromatografía de permeación en gel. Esto redujo el tiempo necesario para determinar las distribuciones de pesos moleculares de los polímeros de horas de engorrosos experimentos a solo unas pocas decenas de minutos.

Hoy en día, la GPC también se conoce comúnmente como cromatografía de exclusión por tamaño (SEC). Dependiendo de la fase móvil utilizada, se divide en dos ramas: "Cromatografía de filtración en gel (GFC)", que utiliza agua como fase móvil y se utiliza principalmente para el análisis de biomacromoléculas; y el GPC al que comúnmente nos referimos, que utiliza solventes orgánicos como fase móvil y se usa ampliamente para la detección de materiales poliméricos solubles en aceite.

Principios de la cromatografía de permeación en gel

El principio básico de la cromatografía de permeación en gel (GPC) es el efecto de exclusión de volumen. Este método separa moléculas según su tamaño en solución; En pocas palabras, "los más grandes eluyen primero".

El componente central de GPC es una columna cromatográfica repleta de microesferas de gel porosas, que actúan como tamices moleculares. Las superficies y el interior de estas microesferas están llenos de poros interconectados de diferentes tamaños, que se asemejan a un "laberinto molecular" meticulosamente diseñado. Cuando una solución que contiene una muestra de polímero fluye a través de la columna, moléculas de diferentes tamaños siguen "caminos" completamente distintos:

• Moléculas grandes: demasiado grandes para entrar en cualquiera de los poros del gel. Sólo pueden fluir rápidamente a través de los espacios entre las partículas de gel, tomando el camino más corto y, por tanto, saliendo primero de la columna;

• Moléculas de tamaño mediano: pueden entrar en los poros más grandes pero son bloqueadas por los más pequeños. La longitud de su camino es moderada y eluyen en segundo lugar;

• Moléculas pequeñas: Al ser las más pequeñas, pueden penetrar en casi todos los poros. Recorren el camino más largo a través del "laberinto" y, por lo tanto, son los últimos en eluir.

Midiendo la concentración de moléculas que eluyen en diferentes momentos. Podemos determinar con precisión la proporción de moléculas de diferentes tamaños en la muestra.

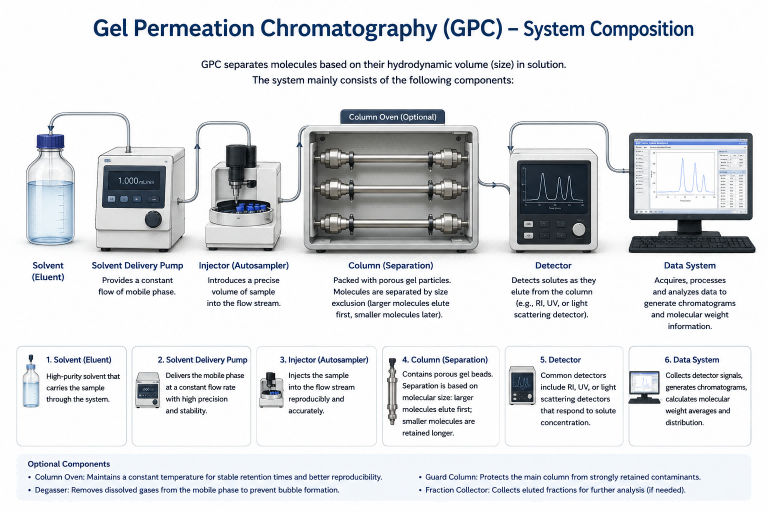

Componentes de la cromatografía de permeación en gel

1. Bomba: Proporciona un caudal estable y uniforme, lo que permite que la solución de muestra fluya a través de la columna a una velocidad constante.

2. Sistema de inyección: Inyecta con precisión la muestra en la fase móvil; un muestreador automático reduce el error humano. El muestreador automático carga muestras automáticamente en la válvula de inyección, lo que aumenta la velocidad de análisis de grandes cantidades de muestras.

3. Columna de cromatografía: el "corazón" de GPC, lleno de una fase estacionaria.

4. Fase estacionaria: repleta de perlas de gel porosas que tienen tamaños de poro específicos. Esto determina el rango de tamaños moleculares que se pueden separar.

5. Sistema de Detección: Monitorea cambios en la concentración del eluyente en tiempo real. Los detectores de uso común incluyen detectores de índice de refracción diferencial, detectores de UV y detectores de dispersión de luz.

6. Sistema de procesamiento de datos: Procesa y registra señales del detector para generar cromatogramas. Convierte las señales del detector en curvas de distribución de pesos moleculares y calcula parámetros como el peso molecular promedio y el coeficiente de dispersión.

Explicación de los gráficos GPC:

Resultados del análisis GPC: el eje x representa el tiempo de retención (cuanto más a la izquierda, mayor es el peso molecular). El eje y representa la respuesta del detector (correspondiente a la concentración molecular).

1. Peso molecular promedio: se establece una curva de calibración de "tiempo de retención-peso molecular" utilizando muestras estándar con pesos moleculares conocidos. Los parámetros centrales, como el peso molecular promedio en número y el peso molecular promedio en peso, se calculan en función del tiempo máximo de retención de la muestra;

2. Distribución de peso molecular (PDI): Esto es igual al peso molecular promedio en peso dividido por el peso molecular promedio en número. Cuanto más cerca esté el PDI de 1, más uniformes serán los tamaños moleculares en la muestra. Un valor más alto indica una mayor dispersión en los tamaños moleculares.

Procedimiento para cromatografía de permeación en gel

El procedimiento operativo estándar para la cromatografía de permeación en gel (GPC) es el siguiente:

1. Preparación de la muestra

La preparación de la muestra es fundamental. Primero, asegúrese de que la muestra esté completamente disuelta en el disolvente sin degradación ni interacción con el material de embalaje cromatográfico.

Disolver la muestra completamente hasta que quede libre de partículas.

Filtrar a través de un filtro de jeringa para eliminar impurezas insolubles.

Finalmente, desgasifique el disolvente de la fase móvil durante 20 a 30 minutos utilizando un desgasificador ultrasónico para evitar que las burbujas interfieran con la detección.

2. Preparación y calibración del instrumento

Verificación del sistema: Verifique que la bomba, el inyector, el horno de columna y el detector del sistema GPC (generalmente un detector de índice de refracción, aunque algunos sistemas están equipados con detectores de dispersión de luz o UV) estén funcionando correctamente y elimine las burbujas de aire del tubo.

Equilibrio de la columna: instale la columna seleccionada en el sistema, ajuste la temperatura de la columna y enjuague el sistema a un caudal de 0,5 a 1,0 ml/min hasta que la línea base se estabilice (el equilibrio generalmente requiere al menos 30 minutos; extienda el tiempo de equilibrio después de cambiar los disolventes o las columnas).

La recalibración es obligatoria siempre que se cambien la columna, el disolvente o las condiciones operativas.

3. Inyección

Análisis de muestra estándar: Inyecte soluciones estándar en orden creciente de peso molecular. El volumen de inyección suele ser de 20 a 100 μl. Registre el tiempo de retención de cada estándar para establecer una curva de calibración.

Análisis de muestra: Inyecte la solución de muestra y registre los tiempos de retención y las intensidades de señal correspondientes de los diferentes componentes de la muestra. Si es necesario repetir las mediciones, deje suficiente tiempo de lavado entre inyecciones para garantizar que los componentes residuales se eluyan por completo.

Control en blanco: Inyecte disolvente puro como blanco para tener en cuenta la interferencia de los picos de disolvente o de impurezas.

4. Separación

Después de la inyección, la muestra se mueve a través de la columna e interactúa con la fase estacionaria porosa en función de su volumen hidrodinámico.

Las moléculas más pequeñas entran en los poros y eluyen después de recorrer un camino más largo. Sin embargo, las moléculas más grandes quedan excluidas de los poros y eluyen más rápidamente a través de la columna.

5. Procesamiento y análisis de datos

Las señales del detector son registradas por el sistema de datos como un cromatograma.

Un cromatograma es un gráfico que muestra la relación entre la respuesta del detector y el tiempo o el volumen, donde cada pico representa moléculas dentro de un rango de tamaño específico.

Compare los datos del cromatograma con la curva de calibración.

6. Mantenimiento del sistema

Después del experimento, continúe lavando la columna con la fase móvil durante 30 a 60 minutos para eliminar las impurezas residuales de la muestra.

Si es necesario almacenar la columna por un período prolongado, después del lavado, reemplace la fase móvil con un disolvente de almacenamiento adecuado como se especifica en el manual de la columna (por ejemplo, las columnas de HPLC se pueden almacenar en tetrahidrofurano o metanol), luego retire y selle la columna para su almacenamiento.

Apague la alimentación de todos los módulos del instrumento y mantenga registros de uso adecuados.

Factores que afectan la cromatografía de permeación en gel

En el análisis por cromatografía de permeación en gel (GPC), la selección del material de la fase estacionaria y la distribución del tamaño de los poros tiene un impacto significativo en el rendimiento de la separación. El material de relleno de la columna debe seleccionarse con un rango de tamaño de poro apropiado según el rango de peso molecular de la muestra para lograr un tamizado molecular más eficaz. Los polímeros con diferentes pesos moleculares normalmente corresponden a diferentes rangos de tamaño de poro.

Las propiedades de la fase móvil también afectan los resultados analíticos. Una fase móvil ideal debería disolver completamente la muestra y minimizar las interacciones no específicas con la fase estacionaria, mejorando así la precisión y la reproducibilidad de la separación.

Además, se deben controlar cuidadosamente la concentración de la muestra y el volumen de inyección. Las concentraciones excesivamente altas o los volúmenes de inyección grandes pueden provocar fácilmente una sobrecarga de la columna, provocando problemas como el ensanchamiento de los picos y la resolución reducida; por lo tanto, optimizar las condiciones de inyección es fundamental para obtener datos confiables.

Las condiciones operativas del sistema cromatográfico, incluido el diseño de la columna, el caudal, la temperatura y la presión del sistema, también afectan la eficiencia de la separación final y la estabilidad analítica.

Aplicaciones de la cromatografía de permeación en gel

Las aplicaciones de GPC se han extendido durante mucho tiempo más allá de los laboratorios de polímeros y han permeado todos los aspectos de nuestras vidas:

1. Industria de materiales poliméricos

Desde bolsas de plástico hasta parachoques de automóviles, la producción de todos los productos plásticos depende del monitoreo GPC. Sólo ajustando el proceso de polimerización mediante análisis GPC se pueden producir productos con un rendimiento calificado.

2. Pruebas ambientales y alimentarias

Las normas internacionales de seguridad alimentaria designan explícitamente al GPC como el método de purificación estándar para determinar los antioxidantes en los alimentos.

3. Biofarmacéuticos

En la investigación y el desarrollo de vacunas y fármacos con anticuerpos, la GPC se utiliza para separar y purificar biomacromoléculas como proteínas y polisacáridos, eliminando agregados e impurezas para garantizar la seguridad y eficacia de los medicamentos. Su ventaja reside en el carácter suave del proceso de separación, que no compromete la actividad de las biomoléculas.

Conclusión

La cromatografía de permeación en gel permite una separación rápida y consistente basada en el tamaño molecular, con una influencia mínima de las propiedades químicas de las moléculas. Como resultado, es adecuado para una amplia gama de polímeros y muestras complejas. En comparación con muchos métodos analíticos tradicionales, GPC no solo ofrece velocidades de prueba rápidas y una reproducibilidad excelente, sino que también es adecuado para requisitos de pruebas de alto rendimiento tanto en entornos industriales como de laboratorio. Hoy en día, desde la investigación y el desarrollo de materiales poliméricos hasta la seguridad alimentaria, los productos biofarmacéuticos y las pruebas medioambientales, GPC se ha convertido en una herramienta esencial en la investigación y el control de calidad. Nos ayuda a obtener una comprensión más profunda del mundo molecular.
