Principio de funcionamiento:
Esta bomba de vacío de corte rotatorio es una bomba de desplazamiento positivo que opera continuamente en la cámara de la bomba con la ayuda de paletas giratorias, lo que hace que la cámara de la bomba se divida en dos áreas diferentes mediante paletas giratorias. El volumen de la cámara de la bomba se expande y reduce periódicamente, lo que permite aspirar, comprimir y descargar gas, logrando el bombeo de vacío del contenedor.
Estructura:
Esta aspiradora rotativa para rebanadas La bomba se compone de dos cámaras de trabajo conectadas en serie y que giran a la misma velocidad en la misma dirección. El gas extraído se bombea a la cámara de la bomba de la etapa delantera, se comprime y se descarga a la cámara de la bomba de la etapa trasera. Después de la compresión, se descarga de la cámara de la bomba y se descarga a través de un reductor de niebla (tubo de escape) fuera de la bomba.
Características de la bomba de vacío de rebanadas rotativas:
Tamaño pequeño, peso ligero y bajo nivel de ruido.
Equipado con una válvula de lastre de gas, que puede extraer una pequeña cantidad de vapor de agua.
Dispositivo de doble seguridad automático anti retorno de aceite.
La bomba de vacío está equipada con un dispositivo de seguridad doble antirretorno automático de aceite, la bomba de vacío VP-RS2, VP-RS4 de pequeño calibre está especialmente equipada con un horno de vacío, una máquina de liofilización y maquinaria de impresión.
Equipado con adaptador de pequeño calibre e interfaz KF
Especificaciones de la bomba de vacío de corte giratorio:
| Modelo | VP-RS1 | VP-RS2 | VP-RS4 |
| Velocidad de bombeo: m3/h (l/s) | 50 (Hz) | 3.6 (1) | 7.2 (2) | 14.4 (4) |
| 60 (Hz) | 4,3 (1,2) | 8,6 (2,4) | 17,2 (4,8) |
| Presión límite (Pa) | Parcial | ≤6×10-2 |
| Total | ≤1,33 |
| 50Hz | Velocidad (r/min) | 1400 |
| 60Hz | Velocidad (r/min) | 1720 |
| Potencia del motor (kilovatios) | 0.25 | 0.37 | 0.55 |
| Diámetro de entrada (mm)(Diámetro exterior) | φ20 | φ30 | φ30 |
| Diámetro de entrada (mm)(Diámetro interior) | Φ16 | φ25 | φ25 |
| Ruido (dBA) | 65 | 68 | 68 |
| Capacidad de aceite (L) | 0.7 | 1 | 1.2 |
| Fuente de alimentación | 380/220 V, 50/60 Hz |
| Tamaño (Ancho×Pr×Al)(mm) | 469×168×260 | 514×168×282 | 565×168×282 |
| Tamaño de envío (Ancho×Profundidad×Al)(mm) | 550x220x380 | 610x220x390 | 610xX220x390 |
| NO/GW (kg) | 17/20 | 20/23 | 22/25 |
Aplicación de la bomba de vacío de corte rotatorio:
La bomba de vacío rotativa es un equipo básico que se utiliza para extraer gas de contenedores sellados. Puede usarse sola o como bomba de prebombeo para bombas de refuerzo, bombas de difusión, bombas moleculares, bombas de mantenimiento y bombas de titanio.
Se puede utilizar para la fabricación de contenedores de vacío eléctricos, soldadura al vacío, impresión, fabricación de placas fotográficas, envasado de alimentos, moldeo al vacío, mantenimiento de equipos de refrigeración, combinación de instrumentos y equipos de instrumentos y laboratorios. Ampliamente aplicable a laboratorios y laboratorios en unidades profesionales como departamentos aeroespacial, de semiconductores, de recubrimiento, de envasado de alimentos, de secado, de refrigeración, de investigación científica, médico, electrónico, químico, farmacéutico y otros, así como a colegios y universidades.

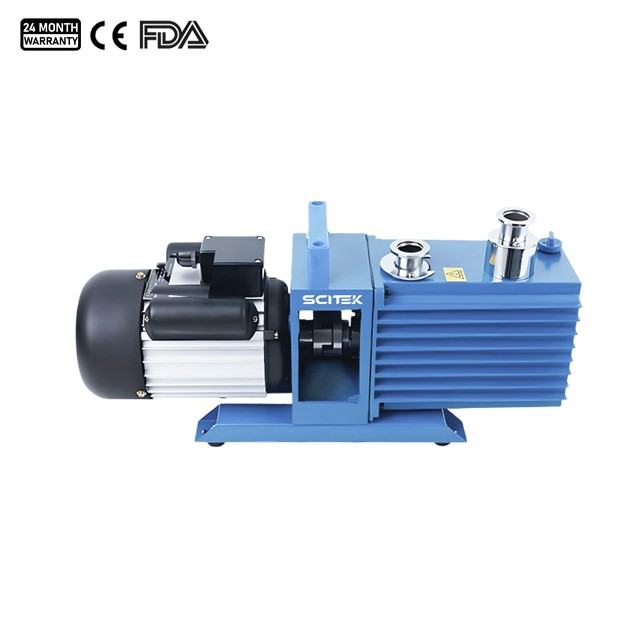

Detalles de Bomba de vacío rotativa para rebanadas (VP-RS2):
El cuerpo principal de la bomba de vacío rotativa está construido con una carcasa de metal resistente que es resistente a la corrosión y la abrasión.
La parte superior de la bomba de paletas rotativas está equipada con un asa de transporte para facilitar el movimiento y la instalación, mientras que la parte inferior está equipada con almohadillas antideslizantes y una estructura de soporte para garantizar su estabilidad durante el funcionamiento.
El paquete está hecho de cartón resistente con una capa protectora de plástico o espuma espesa en la parte inferior para garantizar que la bomba de vacío esté protegida contra vibraciones o colisiones durante el transporte.
